Ver3.1测井工作软件

Ver3. 1 Logging Software

主要特点

广泛兼容

保留了Ver3.0及以前各版本软件的功能与优点，各版本的原始数据和成果文件均可在ver3.1版本中进行处理；成果料(或单条曲线)可形成 Auto CAD的DXKF数据交换文件；出图成果可输出到种会图仪等输出设备；

加密存储

测井数据原始文件(或成果文件)可使用暗码或明保存，兼顾数据保密性和通用性需求；

开放灵活

支持对参数名称单位线型、颜色、宽度、是否超格、刻度数据等的灵活设置，

功能提升

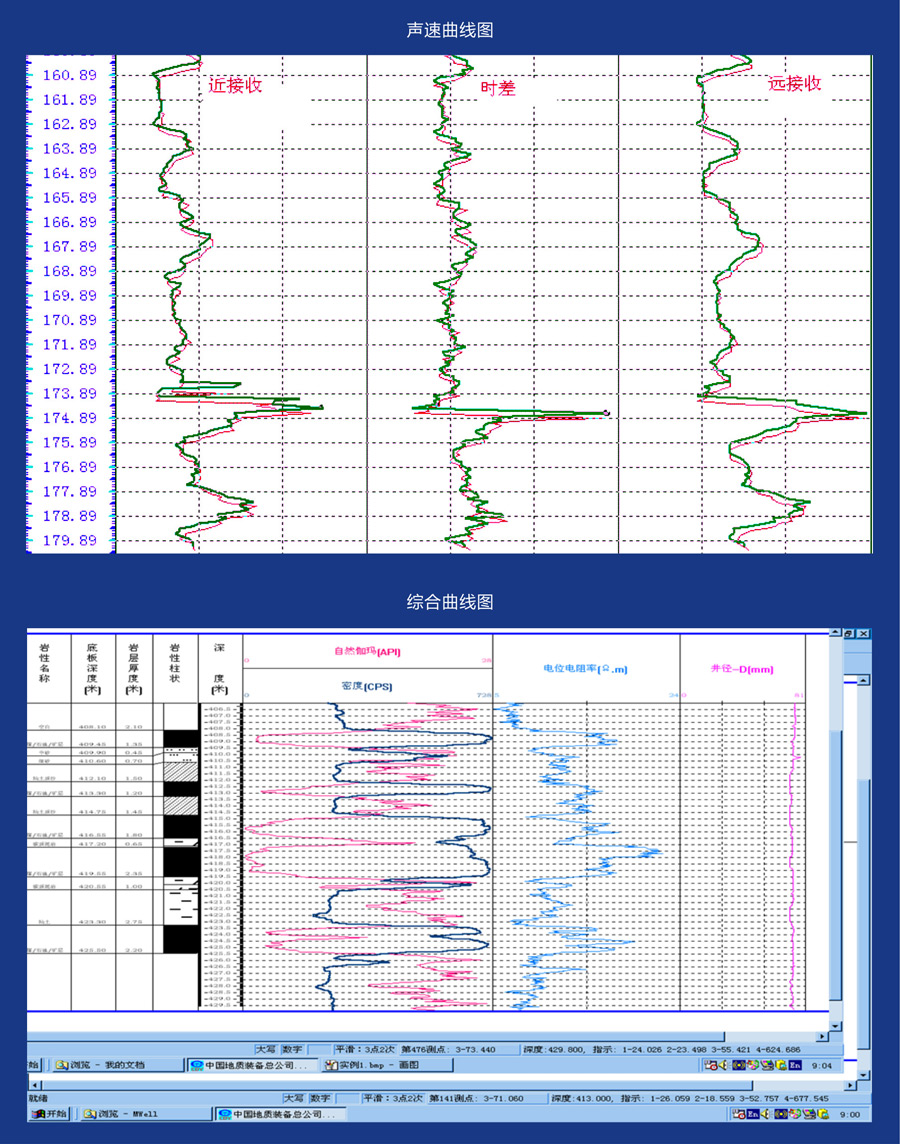

采用虚拟仪器面板操控；测井过程中直接品示参数刻度后的真实值；可设定曲线限幅或超标显示；可设定固定或自动曲线横向比例尺；自带岩性工具，可自由绘制岩性符号。

特点及功能

测量参数多：各类电磁、放性、声学及井径、井温、井等多种参数；

测井效率高：井下探管可根据不同的测试参数需求任意级联组合(公共短接+参数短节)，一次下井可同时获取多个参数成果；

测量精度高：采用过采样采集方式，保证全时高速高精度测量；

适用范围广：探管耐压45MPa，耐温125℃，还可定制超高温高压探管；

轻便实用：采用虚拟面板软件操控，操作极为简便；

稳定可靠：具备完善的监测功能，系统平均无故障时间(MTBF)长。

系统组成

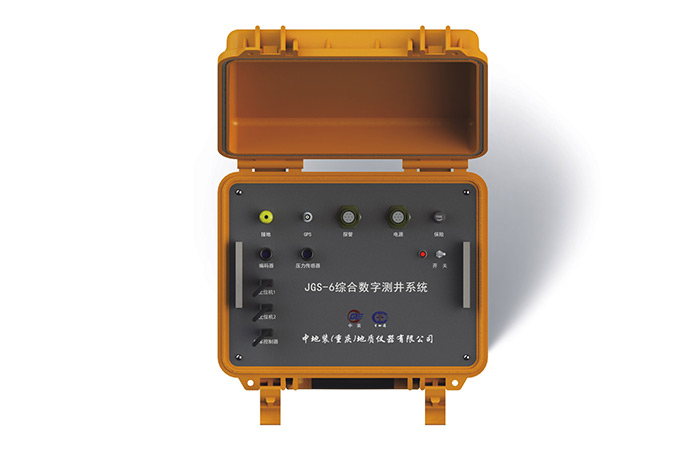

GS-6综合数字井系统主机及V3.1工作软件

300～3000m绞车及绞车控制器

级联式系列探管(公共知接+参数探管短节)

数据输方式：双向数字传输

测程：±10V

脉冲记数通道频率范围：0.1Hz～2.5MHz

井下供电电源：DC70-210V/05A

电测供电电流：1mA～500mA共8档可选

连续一次采集深度：≤3500m

采样隔：2cm～10m

深度显示范围：0～9999.99m

深度误差：≤0.4‰

工作电源：AC220V20％，50Hz10％

工作环境：-20～70C，95％R

外形尺寸：330×280×220mm

重量：4kg
